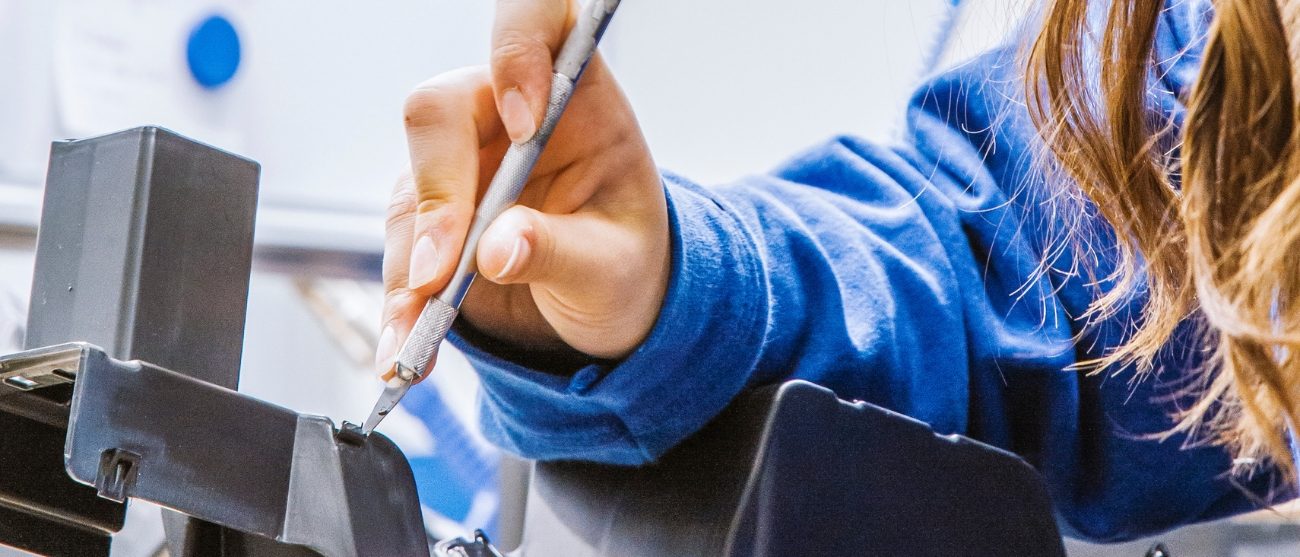

Quando si parla di stampi a iniezione, la prima cosa che viene in mente spesso sono le produzioni industriali di grandi volumi. Tuttavia, le esigenze di mercato sono molteplici: ci sono tantissime aziende diverse che possono aver bisogno di uno stampo a iniezione anche se le loro produzioni sono più contenute, magari per garantire realizzazioni personalizzate e flessibili senza rinunciare alla qualità tipica dello stampaggio a iniezione. Quindi è possibile realizzare stampi a iniezione anche per basse tirature?

La risposta è sì. Ma è necessario fare le scelte giuste, perché va tenuto conto che alcune delle prestazioni richieste a uno stampo di questo tipo non sono le stesse che ci si attende da uno stampo per impiego industriale.

Ecco cosa è opportuno valutare per realizzare uno stampo a iniezione termoplastica per la produzione di piccole tirature.

La scelta del materiale: il vero punto di svolta

Uno degli elementi che più incidono sul costo di uno stampo è il materiale con cui viene realizzato. Gli stampi industriali tradizionalmente sono realizzati in acciaio temprato, che garantisce una durata elevata, ma comporta tempi di lavorazione lunghi e costi più alti, giustificabili solo se si prevede una produzione continuativa e su larga scala.

Quando invece l’obiettivo è realizzare, ad esempio, prototipi funzionali, pre-serie o produzioni a basso volume, costruire uno stampo destinato a durare “in eterno” non ha senso. In questi casi, la scelta intelligente è utilizzare l’alluminio: un materiale più veloce da lavorare, che consente di contenere i costi senza compromettere la qualità del pezzo stampato.

Optare per uno stampo in alluminio comporta diversi benefici. Il primo è certamente l’aspetto economico: dal momento che l’alluminio è più facile da lavorare rispetto all’acciaio, i tempi di realizzazione dello stampo si accorciano, e con essi il costo complessivo. Questo consente di abbattere l’investimento iniziale, rendendo l’opzione sostenibile anche per chi deve produrre pochi pezzi.

Ma non è solo una questione di costo. Anche i tempi di consegna si riducono, spesso in modo significativo. Grazie alla lavorabilità dell’alluminio, è possibile passare dal progetto al collaudo dello stampo in tempi molto più ristretti rispetto a quelli richiesti da uno stampo in acciaio. Questo è particolarmente importante nei progetti con tempistiche stringenti o in contesti in cui è importante testare velocemente un prodotto sul mercato prima di avviare una produzione su larga scala.

Temi per la sua durata? Non è necessario: un buono stampo in alluminio, correttamente progettato e sottoposto a una manutenzione adeguata, può tranquillamente superare le 30.000 stampate annue.

Quando ha davvero senso scegliere l’alluminio

Sul piano tecnico, è importante sottolineare che uno stampo in alluminio non limita le possibilità progettuali. I sistemi di iniezione, gli espulsori, i canali di raffreddamento e i trattamenti superficiali possono essere progettati e realizzati con lo stesso livello di dettaglio di uno stampo in acciaio. Il risultato finale, in termini di funzionalità del componente stampato, può essere del tutto comparabile.

Progettare uno stampo in alluminio per basse tirature non significa quindi accontentarsi di un compromesso, ma scegliere la soluzione più efficiente in relazione all’obiettivo produttivo, mantenendo il controllo sul budget, sui tempi e sul risultato.

Oltre a tutti quei casi in cui si deve validare un componente prima di passare alla produzione definitiva, lo stampo in alluminio è un’ottima soluzione per realizzare  prototipi funzionali, e pre-serie per i test tecnici o commerciali, prima di investire in uno stampo definitivo in acciaio.

Anche nel caso di componenti con requisiti estetici o tecnici elevati, lo stampo in alluminio consente di ottenere un risultato di alta qualità, con un investimento più contenuto. Inoltre è importante tenere conto del fatto che l’alluminio, essendo più duttile, può essere adattato o modificato più facilmente rispetto all’acciaio. Questo è un punto a favore in fase di sviluppo prodotto, dove non è raro dover apportare delle correzioni dopo i primi test di stampaggio.

Vorresti sapere se uno stampo a iniezione termoplastica in alluminio può rispondere alle tue esigenze? Noi di HOPPE Italia possiamo aiutarti, grazie al nostro sistema di lavoro HOPPE Zero Problemi, che ci permette di scegliere e realizzare per te la soluzione più efficiente in relazione al tuo obiettivo produttivo, valutando attentamente il numero di cicli richiesti, la tipologia del materiale plastico da stampare, le geometrie del pezzo e la precisione richiesta.

Vuoi sapere cosa possiamo fare per te? Contattaci per una consulenza!

E se il tuo stampo a iniezione termoplastica non fosse perfetto?

Possono bastare infatti pochi centesimi di millimetro per compromettere un’intera produzione. Una tolleranza fuori specifica, una cavità deformata, un inserto disallineato: anche se lo stampo può sembrare a posto, a volte non lo è, e non è possibile rilevare il suo problema a occhio nudo.

È in questi casi che la scansione 3D si rivela uno strumento decisivo. Perché consente di vedere se ci sono dei problemi, e di agire prima che il problema si trasformi nella produzione incontrollata di scarti, in una rilavorazione o, peggio, in un fermo impianto.

Che cos’è la scansione 3D di uno stampo

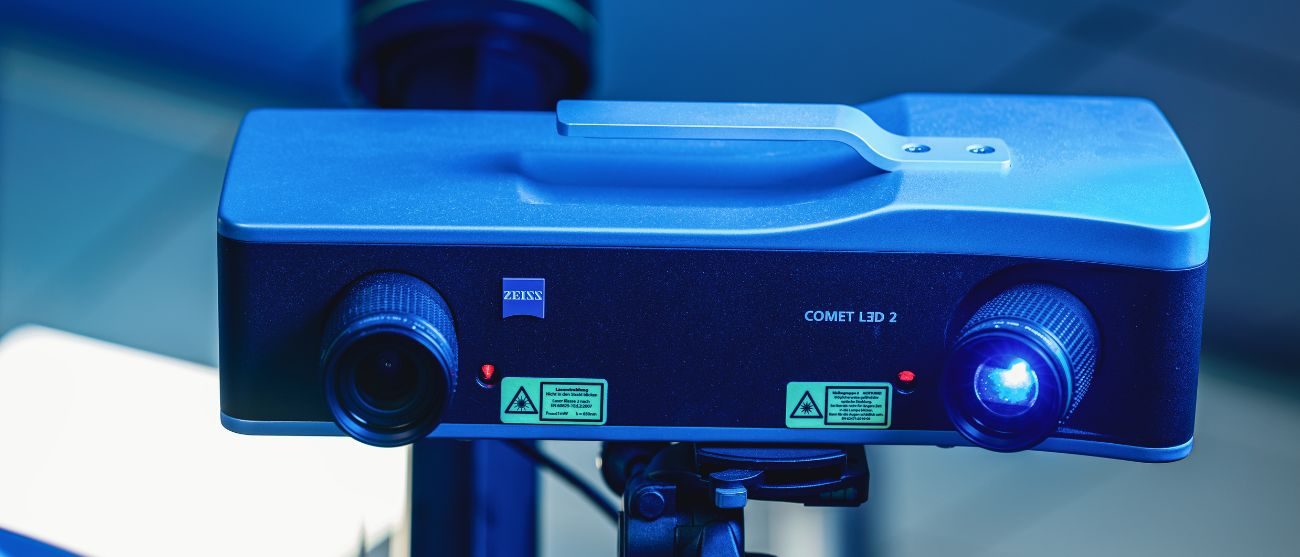

La scansione 3D è una tecnologia di controllo che consente di acquisire in modo digitale e ad alta precisione la geometria reale di uno stampo o di un pezzo plastico.

Viene effettuata tramite sistema a luce strutturata, capaci di leggere ogni dettaglio della superficie e di generare un modello digitale che può essere confrontato direttamente con il file CAD originale.

L’analisi 3D si effettua senza dover smontare lo stampo o interrompere a lungo la produzione, e le tecnologie di scansione arrivano oggi a rilevare difetti nell’ordine dei centesimi, quindi ben oltre le capacità di controllo visivo o tattile degli operatori.

Cosa si può rilevare con la scansione 3D

Dal momento che la scansione 3D offre una fotografia tridimensionale accurata dello stato dello stampo, è un modo per rilevare con precisione diverse tipologie di criticità. In particolare, consente di:

Identificare usure e difetti

Si possono individuare cavità danneggiate, spigoli rovinati, segni di deformazione dovuti a calore o pressione, zone consumate o alterate dal tempo.

Verificare la conformità dimensionale

Il confronto con il CAD permette di rilevare scostamenti geometrici, fuori tolleranza, disallineamenti tra le due metà dello stampo, errori che altrimenti passerebbero inosservati.

Controllare il pezzo stampato

Non solo lo stampo: anche il pezzo finito può essere sottoposto a scansione per verificarne il rispetto delle tolleranze, rilevare ritiri, deformazioni o imperfezioni, e confrontarlo con il modello teorico.

Quando può essere effettuata la scansione 3D dello stampo?

Il momento giusto per eseguire una scansione 3D non è solo quando qualcosa va storto. Al contrario, si tratta di una pratica utile in diversi momenti della vita dello stampo. Subito dopo la sua realizzazione, infatti, può essere d’aiuto per verificare che ogni parte dello stampo corrisponda perfettamente al progetto CAD. Questo controllo iniziale è fondamentale per certificarne la qualità prima dell’utilizzo in produzione.

In seguito a modifiche o riparazioni, la scansione 3D controlla che l’intervento eseguito non abbia alterato equilibri dimensionali o funzionali, e che quindi la funzionalità dello stampo sia integra. In caso di usura o danneggiamento, quando lo stampo ha già lavorato a lungo, oppure se ha subito urti, sollecitazioni termiche o stress meccanici anomali, con la scansione 3D si può rilevare le aree critiche e valutare le riparazioni da fare (o se sia il caso di passare a un nuovo stampo).

Per questo in HOPPE ITALIA la scansione 3D non è un servizio accessorio, ma è parte integrante del nostro sistema di lavoro HOPPE Zero Problemi,  sviluppato e collaudato per garantire ai nostri partner stampi sempre conformi e realizzati con la massima precisione.

Il nostro reparto metrologico esegue infatti rilievi dimensionali con attrezzature tattili e scanner ottico, per misurare le deformazioni del tuo particolare e assicurarti tolleranze certificate.

Vuoi sapere cosa possiamo fare per te? Contattaci per una consulenza!

Una flessibilità di design notevole e una riduzione dei tempi (e quindi dei costi di lavorazione): sono due caratteristiche delle tecnologie bimateria, che nel settore dello stampaggio termoplastico rappresentano una delle soluzioni più evolute per ottenere componenti complessi e multifunzionali e per ottimizzare, allo stesso tempo, le fasi di produzione.

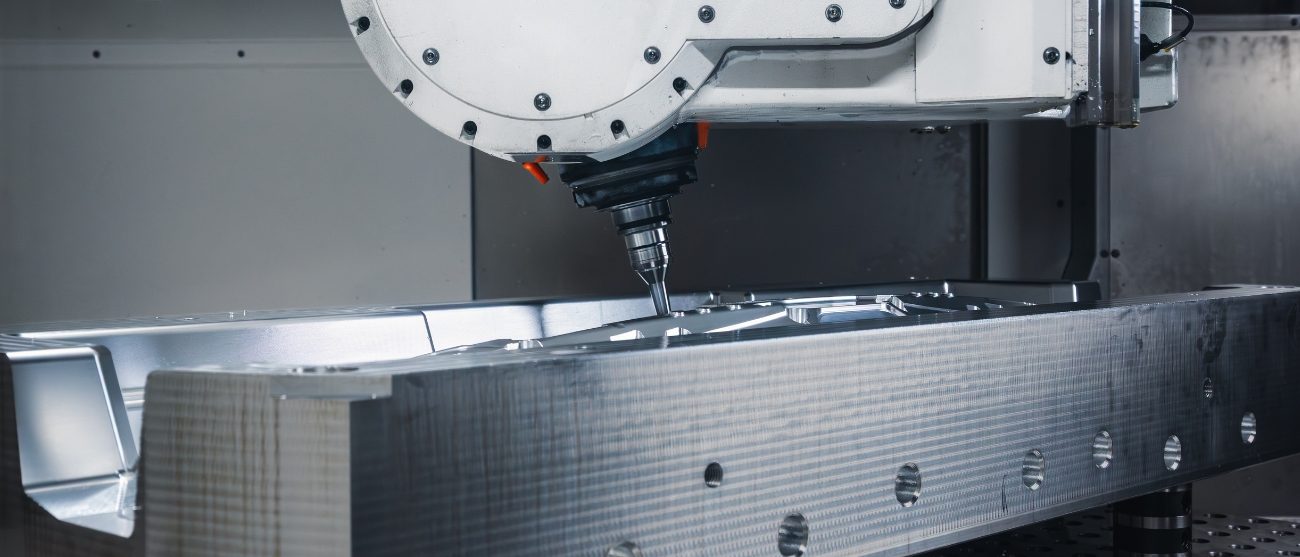

Cosa sono gli stampi bimateria

Gli stampi bimateria (o bicomponente) sono progettati per produrre componenti che combinano due materiali distinti, spesso con caratteristiche fisiche o estetiche differenti tra loro e complementari. Possono consentire di avere, ad esempio, una parte rigida abbinata a una morbida, oppure una sezione trasparente accoppiata a una opaca, o ancora due colori diversi nello stesso pezzo. L’obiettivo è, di caso in caso, quello di ottenere un prodotto più funzionale, resistente e visivamente accattivante.

A differenza dello stampaggio tradizionale, il processo di stampaggio bimateria richiede presse specifiche a doppia iniezione, capaci di gestire due materiali diversi in sequenza perfettamente sincronizzata. Queste presse bimateria hanno due gruppi di iniezione (iniettori), che vengono controllati in modo da iniettare due materiali in sequenza o simultaneamente, a seconda del design dello stampo e del pezzo da realizzare.

Anche la progettazione dello stampo bimateria risulta più articolata rispetto a quella di uno stampo monomateriale: è fondamentale infatti garantire la compatibilità tra i materiali e un’interfaccia efficace tra le due geometrie che vengono realizzate e “abbinate”. Il vantaggio principale di questo tipo di stampo è però notevole: assicura la possibilità di realizzare un pezzo unico che integra materiali con proprietà diverse, senza necessità di assemblaggi successivi.

Quando si utilizzano gli stampi bimateria?

Questa tecnologia trova impiego in moltissimi casi in cui è necessario:

• integrare funzionalità differenti nello stesso elemento: è il caso ad esempio di un’impugnatura morbida su una struttura rigida;
• migliorare l’aspetto estetico del prodotto, magari combinando tra loro delle parti trasparenti, opache o con colori diversi;
• eliminare fasi di assemblaggio, riducendo tempi e costi di produzione.

Gli stampi bimateria trovano infatti applicazione in numerosi settori industriali dove è necessario coniugare funzionalità avanzate, ergonomia, estetica e ottimizzazione dei processi. Nell’automotive, ad esempio, questa tecnologia viene impiegata per realizzare componenti interni come pulsanti, manopole o inserti soft-touch, garantendo comfort e precisione funzionale, oltre a una sensibile riduzione delle fasi di assemblaggio. Anche nel comparto degli elettrodomestici e dell’elettronica di consumo, lo stampaggio bimateria è fondamentale per produrre tasti con superfici morbide, gusci multicolore o parti trasparenti integrate in un’unica struttura, migliorando al tempo stesso l’esperienza d’uso per l’utente e il design del prodotto.

Non mancano applicazioni nel settore degli articoli per la casa e per la cura della persona, dove si realizzano ad esempio manici ergonomici, spazzolini e rasoi che richiedono una presa comoda e sicura. In ambito medicale, invece, la possibilità di unire due materiali in modo stabile e preciso è essenziale per dispositivi che devono essere igienici, sicuri e privi di elementi assemblati che possano cedere o rompersi. Anche lo sport e il tempo libero beneficiano ampiamente di questa tecnologia: impugnature, protezioni e accessori tecnici vengono progettati per combinare resistenza strutturale e comfort, spesso con materiali antiscivolo o morbidi al tatto.

Quali sono i vantaggi degli stampi bimateria?

Scegliere gli stampi bimateria per la realizzazione dei propri componenti plastici offre numerosi vantaggi concreti per le aziende. Innanzitutto consente una significativa riduzione dei tempi di produzione, perché consente di eliminare del tutto le fasi di assemblaggio o incollaggio tra componenti separati. Oltre a questo, la scelta di uno stampo bimateria si traduce anche in una migliore adesione tra i materiali, garantita dal processo stesso di co-stampaggio, che assicura una connessione più solida e duratura rispetto alle soluzioni tradizionali che prevedono l’incollaggio di due elementi diversi.

A livello progettuale, la tecnologia bimateria apre nuove possibilità, offrendo una maggiore libertà di design che può consentire di esplorare opportunità diverse dal punto di vista funzionale ed estetico. Infine, sul piano economico, lo stampaggio bimateria rappresenta un investimento strategico nel lungo periodo, perché conduce alla riduzione dei passaggi produttivi e dei costi legati all’assemblaggio e alla gestione dei singoli componenti.

Hai bisogno di realizzare dei particolari plastici che ti garantiscano precisione e funzionalità? Noi di HOPPE, con il nostro sistema ultracollaudato HOPPE Zero Problemi, siamo in grado di assicurarti di avere sempre lo stampo al 100% migliore per le tue esigenze.

È un insieme di servizi studiato e perfezionato per assicurare alle aziende di qualunque settore un risultato conforme e preciso, che può rivoluzionare la loro produttività. Nasce dalla grande esperienza HOPPE nell’automotive, dove la perfezione di ogni elemento è un requisito indispensabile.
